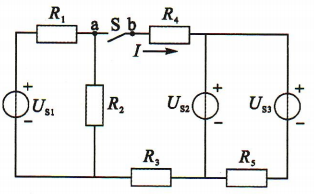

如图所示电路中，U_s1=15V,U_s2=2V,U_s3=6V,R₁=1Ω,R₂=4Ω,R₃=2.2Ω,R₄=2Ω,R₅=8Ω。 (1)当开关S断开时，求U_ab。 (2)当开关S闭合时，用戴维南定理求流过R₄上的电流I。
