判断题

1、任何两个正弦交流电压都存在相位差。()

答 案：错

2、在化简的过程中，约束项可以根据需要看作“1”或“0”。()

答 案：对

单选题

1、数模转换器有关采样频率说法正确的是(    )

• A：应大于模拟输入信号频率
• B：应大于模拟输入信号频率两倍以上
• C：应大于模拟输入信号频谱中的最高频率
• D：应大于模拟输入信号频谱中最高频率两倍以上

答 案：D

2、电容器并联使用时将使总电容量(    )

• A：增大
• B：减小
• C：不变
• D：无法判断

答 案：A

多选题

1、已知74LS161 组成的计数器电路，图(a) 的模为        ,图(b) 的模为       。(    )

• A：10
• B：11
• C：12
• D：13

答 案：C;D

2、电流源电路的特点是输出电流      ,直流等效电阻      ,交流等效电阻   (   )

• A：大
• B：小
• C：恒定
• D：不变

答 案：CBA

主观题

1、有一小型仓库控制检测系统硬件安装图如图37所示,在仓库的入口及出口处均安装了光电检测开关,当有产品入库时,入口处的光电检测开关X0闭合,仓库内的产品数量加“1”,当产品出库时,出口处的光电检测开关X1闭合,仓库的产品数量减“1”,当仓库内的产品数量达到40000个时,仓库报警。试根据表3所示硬件I/O分配表及图38所示接线图补充学生设计的图39所示的PLC梯形图程序实现该控制。

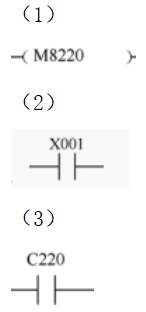

答 案：

2、已知交流电压u₁=220√Zsin(314t+10°)V,u₂=220√2sin(314t+70°)V,用平行四边形法则求和。(画图求)

答 案：图略。u=380√2sin(314t+40°)V

填空题

1、一个电源分别接上16Ω和4Ω的电阻时，两个电阻消耗的电功率相等，则电源的内阻为           。

答 案：8Ω

2、一台变压器U₁=220V,N₁=100匝，N₂=50匝，则U₂=（）V。

答 案：110
