判断题
1、为了提高放大器的输入电阻，可采用电流反馈。()
答 案：错
2、欧姆定律和基尔霍夫定律是求解所有电路的基本定律，所以它们适用于任何电路。()
答 案：错
3、MCS-51单片机是高电平复位，且高电平复位信号必须持续两个机器周期以上。()
答 案：对
单选题
1、下列关于磁感应强度的说法中，正确的是()。
- A：由磁感应强度定义式B=F/IL可知，B与F成正比，与IL成反比
- B：放在磁场中1m长的导线，通过1A的电流时受到的安培力大小为1N,则该处磁感应强度大小就是1T
- C：磁感应强度的方向就是通电导体在该点的受力方向
- D：磁感应强度的方向就是小磁针N极在该点静止时的受力方向
答 案：D
2、直流放大器采用的耦合形式是()。
- A：阻容耦合
- B：变压器耦合
- C：直接耦合
- D：以上耦合方式都可以
答 案：C
3、下列单位中，属于电能单位的是()。
- A：W
- B：V
- C：kW·h
- D：J/S
答 案：C
多选题
1、下列关于多级放大电路的说法中，正确的有()。
- A：多级放大器可采用直接耦合、阻容耦合、变压器耦合和光电耦合
- B：阻容耦合和变压器耦合都只能放大交流信号，但电路前后级的静态工作点是相互独立的
- C：直接耦合可放大直流信号在集成电路中得到了广泛的应用
- D：光电耦合既可传输交流信号又可传输直流信号，还可以实现前后级的电隔离
答 案：ABCD
解 析：①阻容耦合：放大电路的前级通过耦合电容C和后级的输入电阻R连接起来，故称为阻容耦合方式。由于两级之间由电容隔离了直流电，所以静态工作点互不影响，可以各自调整到合适位置。阻容耦合方式带来的局限性是：不适宜传输缓慢变化的信号，更不能传输恒定的直流信号。②变压器耦合：利用变压器一次侧、二次侧之间具有“隔直流、耦合交流”的作用，使各级放大电路的工作点相互独立，而交流信号能顺利输送到下一级。由于变压器制造工艺复杂、价格高、体积大、不易集成化，所以目前较少采用。③直接耦合：放大电路的前后级之间没有隔直流的耦合电容或变压器，因此适用于直流信号或变化极其缓慢的交流信号。直接耦合需要解决的问题是前后级静态工作点的配置和相互牵连问题。直接耦合便于电路集成化，故在集成电路中得到了广泛应用。④光电耦合：放大电路的前级与后级的耦合元件是光电耦合器件。前级的输出信号通过发光二极管转换为光信号，该光信号照射在光电三极管上，还原为电信号输送至后级输入端。光电耦合既可传输交流信号又可传输直流信号；既可实现前后级的电隔离，又便于集成化。
2、下列触发器中，Q端在CP上升沿改变状态的是()。
- A：
- B：
- C：
- D：
答 案：AB
3、组合逻辑电路的特点是()。
- A：输出信号仅取决于该时刻的输入信号
- B：输出与输入间含有记忆单元
- C：输出与输入间不含任何记忆单元和反馈单元
- D：输出信号与电路的原态有关
答 案：AC
主观题

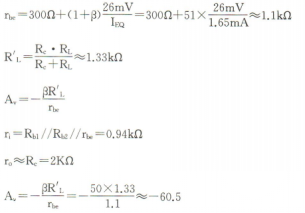

1、在图1-2-2-36中，已知三极管β=50,VBEQ=0.7V,电路其他参数所图所示。试计算：(1)静态工作点；(2)电压放大倍数AV、输入电阻ri和输出电压ro。
答 案：
VCEQ≈VCC-ICQ(Rc+Re)=12V-1.65×(2+2)V=5.4V
VEQ=VBQ-VBEQ=4V-0.7V=3.3V
