判断题

1、负反馈能够从根本上消除非线性失真。（）

答 案：错

2、磁路欧姆定律表明，通过磁路的磁通与磁动势成正比，与磁阻成反比。()

答 案：对

单选题

1、有一工频正弦交流电压u=100sin(wt-30°)V,在时，电压的瞬时值为（）

• A：50V
• B：60V
• C：100V
• D：75V

答 案：A

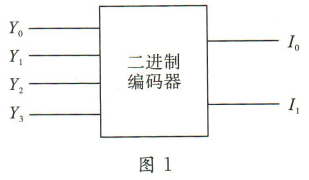

2、如图1所示2位二进制编码器中，若输入信号为Y₃时，输出I₁I₀=()

• A：00
• B：01
• C：11
• D：10

答 案：C

多选题

1、下列关于全波整流电路的说法中，正确的有()

• A：全波整流电路结构中只需要1只整流二极管
• B：全波整流电路电能利用率低
• C：全波整流电路电能利用率高
• D：全波整流电路结构中至少有2只整流二极管

答 案：CD

2、下列关于电阻的串、并联，描述正确的有（）

• A：在同一电路中，若两个电阻的端电压相等，这两个电阻一定是并联
• B：串联电路中是指在同一支路中，流过所有元件的电流都相同
• C：并联电路中各负载端电压U与电源电压相同
• D：在电阻的串联电路中，总电阻上的电压不一定大于其中任何一个电阻上的电压

答 案：BC

主观题

1、有一条导线，每半小时内通过横截面的电荷量为36C,则通过导线的电流多大。

答 案：解:根据公式可知

2、正弦交流电流i=2sin(100πt-30°)A,如果交流电流i通过R=10Ω的电阻时，写出电流的最大值、有效值、角频率、频率、周期及初相位，并求电功率P。

答 案：解:因为,最大值I_m=2A, 所以,有效值I=2x0.707 A=1.414 A。 因为,ω=100π rad/s, 所以, 在一秒时间内电阻消耗的电能为:P=I²R=20W。

填空题

1、二极管导通后，正向电流与正向电压呈近似（）(线性或非线性)关系，正向电流变化较大时，二极管两端正向压降近似于（）。

答 案：线性，不变

2、如图4所示钟控同步RS触发器中，当R和S取值不同时，Q的状态是取决于（）输入端。

答 案：S
