判断题
1、某电容器的容抗为10Ω,某一时刻其两端的电压为10V,则此时通过电容器的电流一定为1A。()
答 案：错
解 析：电容的电流超前电压90°,电流、电压的最大值与有效值满足欧姆定律，但瞬时值不满足，故无法确定此时通过 电容器的电流。故错误。
2、R1与R2并联后接在10V的电源上，电路消耗的总功率为25W,若R1=4R2,则R2=5Ω。()
答 案：对
解 析：根据电阻并联规律，可知U=U1=U2=10V,
又P=P1+P2=25W,R1=4R2,联立解得R2=5Ω。故正确。
单选题
1、如图所示，在开关S断开的瞬间，a、b两点的电位关系是（）
- A：
- B：
- C：Va=Vb≠0
- D：Va=Vb=0
答 案：B
解 析：开关S闭合时左侧线圈的左端为N极，右侧线圈中有从右向左的磁感线穿过，断开开关S的瞬间，右侧线圈中的磁通减少，根据楞次定律可知，右侧线圈中产生感应电流，左端为N极，则b端为感应电动势的正极，即
。故B正确。
2、如图所示电路，九只相同规格的灯泡正常工作，若二、三楼所有灯的亮度突然变暗，而一楼的灯泡亮度未变，则线路中出现故障的点可能位于()
- A：f、i之间
- B：e、h之间
- C：b、c之间
- D：a、b之间
答 案：D

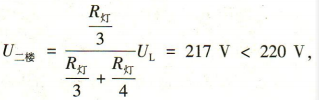

解 析：题图所示电路为有中性线的星形联结，一楼的灯泡亮度未变，说明一楼还是接相电压。二、三楼所有灯的亮度突然变暗，说明二、三楼的中性线出故障了，二、三楼串联接在相线U、V之间上
U三楼=UL-U二楼=380-217V=163V＜220V,所以二、三楼所有灯的亮度突然变暗。因此线路中出现故障的点可能在a、b之间。故D正确。
主观题
1、将RL=8Ω的扬声器接在理想变压器的次级绕组上，已知N1=300,N2=100。
(1)求变压器的原边等效负载电阻
(2)把变压器初级绕组接到电动势E=6V,内阻R0=100Ω的交流信号源上时，求信号源的输出功率。
(3)若将扬声器直接接到标有“6V,100Ω”的交流信号源上，求信号源的输出功率。
答 案：
(2)当把变压器初级绕组接到电动势E=6V,内阻R0=100Ω的交流信号源上时,原边电流
(3)若将扬声器直接接到标有“6V,100Ω”的交流信号源上,则电路中的电流
2、在如图所示的电路中，已知R1=R2=5Ω,iS=2A,开关S动作前电路已处于稳态。在t=0时刻开关S动作，试求换路后的初始值iL(0+)、uR2(0+)和uL(0+)。
答 案：因开关S动作前电路已处于稳态，电感L相当于短路，则有
t=0时开关S动作，由换路定律可得iL(0+)=iL(0-)=1A,
开关S动作的瞬间，电感L以恒流源代替，作出t=0+时刻的等效电路如图所示。则
uR2(0+)=iL(0+)×R2=1×5V=5V,
uL(0+)=-uR2(0+)=-5V。
填空题
1、在动圈喇叭中，当音频电流通过喇叭音圈时，音圈在磁场中受到（）的作用，会发生振动从而带动纸盆振动发出声音。
答 案：安培力(磁场力)
解 析：在动圈喇叭中，当音频电流通过喇叭音圈时，音圈在磁场中受到安培力(磁场力)的作用，会发生振动从而带动纸盆 振动发出声音。
2、电容器C1=2μF、耐压为200V,C2=4μF、耐压为100V,C3=8μF、耐压为100V,将它们串联后的总耐压为（）V,并联后的总耐压为（）V。
答 案：350 100
解 析：三个电容器的额定带电量分别为Q1=C1U1=4×10-4C、Q2=C2U2=4×10-4C、Q3=C3U3=8×10-4C,故串联后的额定带电荷量为Q=4×10-4C,根据电容器串联规律有
则串联时的总耐压为
;电容器并联时，总耐压取各自耐压的最小值，则U02=U3=100V。
简答题
1、现用指针式万用表检测一容量较大的电容器，在检测过程中，试说明下列几种情况下万用表指针的偏转情况： (1)电容器内部短路； (2)电容器内部引线断开； (3)电容器漏电严重。
答 案：(1)用万用表的电阻挡检测容量较大的电容器质量的好坏，电容器内部短路时，指针将偏转到0Ω位置后不再回偏； (2)电容器内部引线断开时，电容器内部断路，万用表指针不偏转； (3)电容器漏电严重时，万用表指针偏转后回不到起始位置，停在标度尺的某处
2、什么是互感线圈的同名端?怎样用直流实验方法判断互感线圈的同名端?试作图说明。
答 案：互感线圈由原电流变化所产生的自感与互感电动势极性始终保持一致的端点，叫作同名端。如图所示，迅速闭合开关S, 电流从线圈1的A端流入，如果此时电压表指针向正刻度方向偏转，则线圈1的A端与线圈2的C 端是同名端；反之，A与C是异名端。
