判断题

1、基尔霍夫定律适用于任何电路。()

答 案：对

2、同相输入端是指输入信号在该端输入时，输出信号与输入信号相位相同。()

答 案：对

单选题

1、如图5所示电路(设各电容足够大),电路中引入的级间负反馈对电路输入电阻与输出电阻的影响是()

• A：输入电阻减小，输出电阻减小
• B：输入电阻减小，输出电阻增大
• C：输入电阻增大，输出电阻减小
• D：输入电阻增大，输出电阻减小

答 案：C

2、基本的OCL功放电路中，存在一种特有的失真是()

• A：饱和失真
• B：截止失真
• C：交越失真
• D：频率失真

答 案：C

多选题

1、符合电压并联负反馈电路作用的选项有（）

• A：电压并联负反馈可以稳定输出电压
• B：电压并联负反馈可以稳定输出电流
• C：电压并联负反馈可以降低输入电阻、提高输出电阻
• D：电压并联负反馈可以降低输入电阻、输出电阻

答 案：AD

2、数字电路用来研究和处理的信号特点有（）

• A：时间和幅值上的连续变化的信号
• B：时间和幅值上的离散信号
• C：时间和幅值上的断续信号
• D：时间和幅值上的微波信号

答 案：BC

主观题

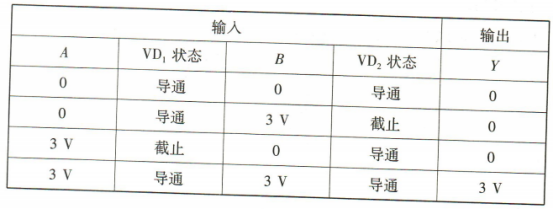

1、在如图2所示电路中，若把二极管视为理想二极管，试分析判断二极管在不同的输入电压值时的工作状态并填写在下表中。

答 案：

2、用代数法化简下列逻辑函数。

答 案：

填空题

1、串联电路中各电阻两端的电压与它的阻值成（）比。

答 案：正

2、有两电阻R₁和R₂,已知R₁:R₂=1:4,若它们在电路中串联，则电阻上的电压比U_R1:U_R2=（）;它们消耗的功率比P_R1:P_R2=（）。

答 案：1:4，1:4
