判断题

1、单电源OTL功率放大电路实质上就是双电源OCL功率放大电路，因为输出端耦合电容也起了电源的作用。()

答 案：对

2、视在功率等于有功功率与无功功率的数量和。()

答 案：错

单选题

1、为了减小开关时间，常在晶体的基极回路中引入加速电容，它的主要作用是(   )

• A：在开启时提供很大的正向基极电流，并在关闭时，提供很大的反向基极电流
• B：在开启时提供很大的反向基极电流
• C：隔开直流电压
• D：隔开交流电压

答 案：A

2、如右上图电路，要使R_L获最大功率，需调至R_L=3Ω,由此可知电路中的R值为()

• A：1Ω
• B：2Ω
• C：3Ω
• D：4Ω

答 案：A

多选题

1、电流源电路的特点是输出电流      ,直流等效电阻      ,交流等效电阻   (   )

• A：大
• B：小
• C：恒定
• D：不变

答 案：CBA

2、一个16选1的数据选择器，其选择控制(地址)输入端有     个，数据输入端有 个，输出端有       个。(   )

• A：1
• B：2
• C：4
• D：16

答 案：CDA

主观题

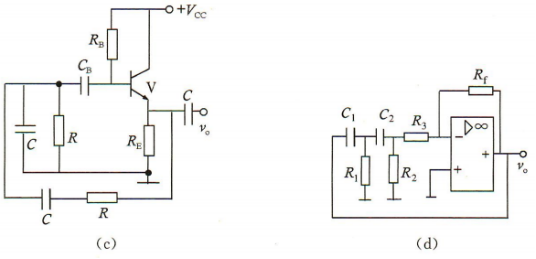

1、试判断下列电路能否产生自激振荡。

答 案：(a)可以 (b)不行：不满足相位平衡条件 (c)不行：不满足幅度平衡条件(放大器为共集电路, A_V≈1, A_V·F<1) (d)不行：不满足相位平衡条件(两节RC移相电路不能移相180°)

2、试用支路电流法，求如下图所示电路中的各支路电流I₁、I₂、I₃、I₄和I₅。(只列方程，不求解)

答 案：绕行方向为顺时针方向 节点 A:I₁+I₅ =I₃  节点 B:I₅+I₄ =I₂ 网孔I:I₁R₁+I₃R₃-U₁ =0 网孔Ⅱ:-I₅R₅ +I₄R₄ -I₃R₃ =0 网孔Ⅲ:-I₂R₂ +U₂ -I₄R₄ =0

填空题

1、焦耳定律指出：电流通过导体所产生的热量与      、     、      成正比。

答 案：电流；电压；时间

2、某晶体三极管的管压降保持不变，基极电流I_B=30 微安时，I_C=1.2毫安，则发射极电流I_E=       ,如果基极电流I_B增大到50微安时，I_C 增加到2毫安，则三极管的电流放大系数β=           。

答 案：1.23mA；40
