判断题

1、线圈中有感应电动势，不一定就有感应电流。（）

答 案：对

2、条件同时得到满足，结果才会出现，这是或逻辑的特征。()

答 案：错

单选题

1、构成一个十进制计数器至少需要（）触发器。

• A：10个
• B：4个
• C：8个
• D：3个

答 案：B

2、可以化简成()

• A：
• B：
• C：AB
• D：

答 案：A

多选题

1、单相交流RLC串联电路发生谐振时，下列说法正确的有（）

• A：串联电路的Q值越大，通频带越宽
• B：串联电路的Q值越大，选频性越好
• C：串联电路中电感两端电压的是总电压Q倍
• D：串联电路的Q值越小，选频性越好

答 案：BC

2、RLC串联电路中()表现出的特征是正确的。

• A：在RLC串联电路发生谐振时，电路的阻抗|Z|=R,U_L=U_c
• B：在RLC串联电路中，当L>C时电路呈感性，即电流滞后于电压
• C：在RLC串联电路中，只要发生串联谐振，则电路必呈阻抗
• D：在RLC串联电路发生谐振时，电路中电压和电流同相

答 案：AD

主观题

1、如图5所示电路中，设三极管的VCEs=0,试分析： (1)输出Y与输入端A、B之间的逻辑表达式； (2)确定其逻辑真值表。

答 案：(1)因为V₁、V₂三极管构成的是反相器电路， 所以，当A、B都为低电平时，Y输出端为高电平； 当A、B 任一个为低电平，一个为高电平时，Y 输出端为低电平。 其逻辑表达式：

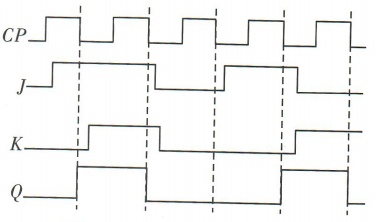

2、设一个下降沿的JK触发器，输入信号波形如图9所示，初始状态为0,画出输出Q的波形。

答 案：

填空题

1、时序逻辑电路的信号不仅有正向传输，还有（）

答 案：反向传输

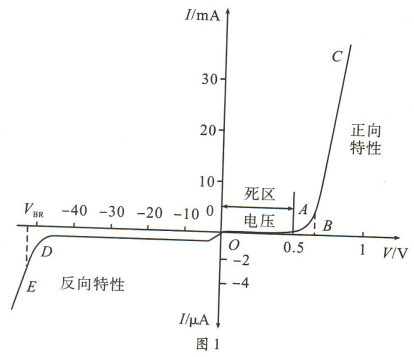

2、如图1所示二极管伏安曲线中，二极管导通后正向电流变化较大时，二极管两端正向压降近似（）(不变或变化),硅管的正向压降为（）V。

答 案：不变，0.7
