判断题

1、在计算有源二端网络的戴维宁等效电阻时，网络内电源的内阻可以不考虑。

答 案：错

解 析：在计算有源二端网络的戴维宁等效电阻时，网络内电流源视为开路，电压源视为短路，其内阻均保留。故 错误

2、变压器的效率仅取决于它本身的额定损耗。()

答 案：错

解 析：变压器的效率高低不仅取决于其本身的额定损耗，而且还取决于负载的大小和性质。故错误。

单选题

1、RLC串联电路发生谐振时，谐振频率()

• A：只与R、L有关
• B：只与R、C有关
• C：只与R有关
• D：只与L、C有关，与R无关

答 案：D

解 析：RLC串联电路发生谐振时，谐振频率 即谐振频率只与L、C有关，与R 无关。故D正确。

2、如图所示二端网络，已知I_S=3A,U_S=5V,R=5Ω,则电压U与电流I之间的关系为()

• A：U=10-5I(V)
• B：U=10+5I(V)
• C：U=5I-10(V)
• D：U=-5I-10(V)

答 案：B

解 析：将题图所示电路中电压源转换为电流源，如图所示。 由KVL有U=I'R,联立解得U=10+5I(V)。故B正确。

主观题

1、额定值分别为“36V,15W”和“220V,100W”的两只灯泡A、B,将它们并联后接在电源上，试求： (1)电源电压的最大值； (2)若两灯泡均能安全工作，哪只灯泡更亮?为什么?(不计温度变化对灯泡电阻的影响)

答 案：(1)由电阻并联规律，可知两灯泡两端的电压均等于电源电压，故电源电压的最大值 又灯泡A、B两端电压相等，功率与电阻成反比，故电阻大的功率低，则灯泡A功率更高，即灯泡A更亮。

2、有一台单相变压器，额定容量SN=50kV·A,额定电压U1/U2=10kV/0.22kV,副边接有3台铭牌均为“220V,10kW”的电阻炉。如果忽略变压器的损耗。求： (1)变压比； (2)原、副边额定电流I_1N、I_2N; (3)原、副边实际电流I₁、I₂。

答 案：

填空题

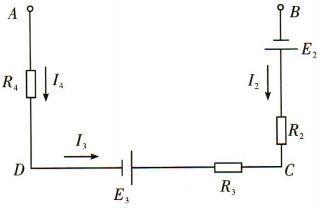

1、在如图所示的电路中，U_AB=（）

答 案：E2-E3-I2R2+I3R3+I4R4

解 析：对题图所示假想闭合回路，由KVL推广，沿顺时针方向有E₂-E₃=U_AB+I₂R₂-I₃R₃-I₄R₄,则U_AB=E₂-E₃-I₂R₂+I₃R₃+I₄R₄。

2、我国通常用（）、（）、（）分别表示三相正弦对称电源中的第一相、第二相和第三相。若第一相电源的初相为0°,并采用正序，则第二相、第三相电源的初相分别为（）和（）

答 案：U   V   W   -120°120°

解 析：我国通常用U、V、W分别表示三相正弦对称电源中的第一相、第二相和第三相。若第一相电源的初相为0°,并采用正序，则第二相、第三相电源的初相分别为-120°和120°。

简答题

1、简述RLC串联电路谐振时的特点。

答 案：(1)总阻抗最小；(2)总电流最大；(3)电阻两端的电压等于电源电压，电感两端的电压与电容两端的电压大小相等， 相位相反，且远大于电源电压。

2、简述什么叫保护接零及保护接零的作用。

答 案：电气设备不带电的金属外壳或构架与供电系统的中性线(零线)相连，称为保护接零。电气设备采用保护接零后，发 生“碰壳”故障时，金属外壳会将相线和零线直接相连，发生短路。短路后电流很大，会迅速使电路中的熔断器断开，从而 保护电路安全。
