判断题

1、依据挠度的正负号规定，挠度向下规定为正。()

答 案：对

2、用斜二测画法画梯形的直观图，得到的图形是平行四边形。（）

答 案：错

解 析：用斜二测画法画直角梯形得到的直观图是梯形。

单选题

1、下列现象属于化学反应的是（  ）

• A：春江水暖鸭先知
• B：蜡炬成灰泪始干
• C：玉不琢不成器
• D：绳锯木断、水滴石穿

答 案：B

解 析：化学反应是指分子破裂成原子，原子重新排列组合生成新物质的过程。蜡烛燃烧生成了水和二氧化碳等新物质。

2、楼梯详图的图纸包括()。

• A：平面图、剖面图、详图
• B：平面图、剖面图
• C：平面图、立面图、详图
• D：详图

答 案：A

多选题

1、关于弯曲变形的梁，其内力图说法正确的是()。

• A：在集中力处，剪力发生突变，弯矩发生转折
• B：在集中力偶处，弯矩发生突变，剪力发生转折
• C：在无荷载区，剪力图为直线，弯矩图为斜线
• D：在均布线荷载区，剪力图为斜线，弯矩图为抛物线
• E：当剪力图为零线时，弯矩图为直线

答 案：ACDE

2、当平面在某一个或某两个投影面的投影具有积聚性时，该平面可以是()。

• A：那个投影面的垂直面
• B：那个投影面的平行面
• C：一般位置平面
• D：某个投影面的垂直面
• E：某个投影面的平行面

答 案：DE

主观题

1、某三层三跑式楼梯的底层平面图如题43图(a)所示，踏步尺寸为300mm×150mm,层高为3.6m,房间尺寸为4.5m×4.5m,请完成以下问题： (1)确定楼梯踏步级数，并验算底层过人通道净高是否合格(梁板高为400mm); (2)根据底层平面图，在题43图(b)中补绘标准层平面图，并标注楼梯上下行走方向、尺寸和标高。

答 案：（1）踏步级数n=H/h=3600/150=24级，三跑式，每跑8级。 楼梯过人通道净高=300+300+16×150-400=2600mm＞2000mm，合格。 （2）楼梯踏步，上下行走方向及箭头，标高；尺寸标注；楼梯井及清洁

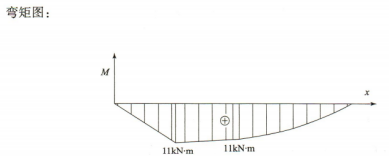

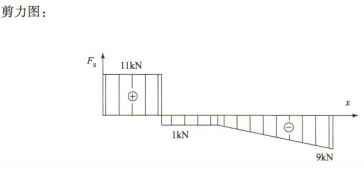

2、AD梁的受力如下图所示，作AD梁的内力图。

答 案：

填空题

1、极坐标法是根据（）和（）测设点的平面位置。

答 案：一个水平角； 一段水平距离

2、如图3-22所示，一起重机用钢索匀速向上吊装W=100kN的重物，钢索的直径d=30mm,钢索的许用应力[σ]=170MPa。 (1)校核钢索强度σ=（） (2)强度是否满足要求（）(是或否)。 (3)钢索的直径R=（）时既安全又经济。

答 案：100MPa  是 24mm
