判断题

1、寄存器在断电后，所存储的数码不会消失。

答 案：错

2、只要穿过线圈电路的磁通发生变化，线圈电路中就有感应电流产生，不管该线圈电路是否闭合。()

答 案：错

单选题

1、电阻R₀、R₁、R₂串联后接入直流电源E中，要使R₂获得最大功率，R₂的值应为()

• A：R₀
• B：R₁
• C：R₁+R₀
• D：R₁-R₀

答 案：C

2、如下图所示各电路中，能产生振荡的是()

• A：A
• B：B
• C：C
• D：D

答 案：B

多选题

1、逻辑代数基本定律表述正确的有（）

• A：交换律A+B=B+A
• B：结合律A+B+C=(A+B)+C=A+(B+C)
• C：重叠律A·A=1
• D：吸收律A·(A+B)=AB

答 案：AB

2、单相交流RLC串联电路发生谐振时，下列说法正确的有（）

• A：串联电路的Q值越大，通频带越宽
• B：串联电路的Q值越大，选频性越好
• C：串联电路中电感两端电压的是总电压Q倍
• D：串联电路的Q值越小，选频性越好

答 案：BC

主观题

1、如图4所示电路中，已知稳压二极管的稳压值是8V,R₁=1kΩ、R₂=3kΩ2、R₃=3kΩ、R_f=12kΩ。试分析电路输出端电位v_o。

答 案：因为集成运算放大器是线性电路,所以,运用叠加定律可得： V=8V-18V=-10V。

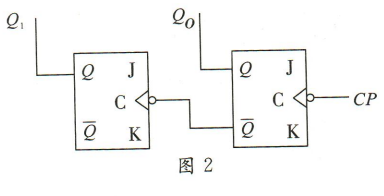

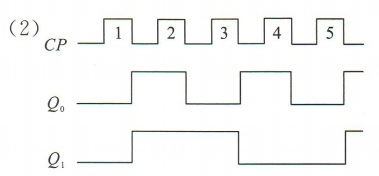

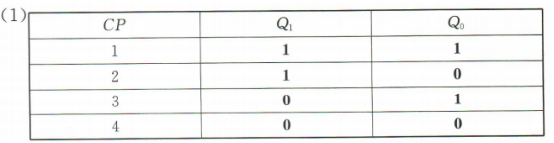

2、分析如图2所示逻辑电路的功能，J=K=1,请回答： (1)列出逻辑状态表； (2)画出逻辑时序图； (3)说明该逻辑电路的逻辑功能和类型。

答 案： (3)说明该逻辑电路为2位二进制减法计时器，其逻辑功能是在每输入一个脉冲下降沿时进行一次减1运算。

填空题

1、二进制数10010转换成十进制数是（）

答 案：,18

2、“10V 30μF”的电容器5个串联时等效电容是（）,耐压是（）。

答 案：6μF，50V
