判断题
1、一般的正弦波振荡器,既要有正反馈,又要有负反馈。( )
答 案:对
2、具有N 个独立的状态,计满N 个计数脉冲后,状态能进入循环的时序逻辑电路,称为N 进制计数器。( )
答 案:对
单选题
1、C₁=3μF,C₂=9μF,则 C串=( )
答 案:C
2、如图所示,R₁=R₂=200Ω,R₃=100Ω,C=100μF,S₁接通,待电路稳定后,电容器C容纳一定的电量,然后,再将S₂也接通,则电容器C 中的电量将( )
答 案:B
多选题
1、已知74LS161 组成的计数器电路,图(a) 的模为 ,图(b) 的模为 。( )
答 案:C;D
2、一个16选1的数据选择器,其选择控制(地址)输入端有 个,数据输入端有 个,输出端有 个。( )
答 案:CDA
主观题
1、在如下图所示的电路中: (1)零电位参考点在哪里?画电路图表示出来; (2)当电位器RP的滑动触点向下滑动时,A、B 两点的电位增高了还是降低了?
答 案:(1)电路如右图,零电位参考点为+12V 电源的“-”端与-12V 电源的“+”端
的联接处,电路如右图所示;
(2)根据右图可得:
VA=-I·R₁+12
VB=I·R₂-12
当电位器RP的滑动触点向下滑动时,回路中的电流I 减小,所以A 电位增高、B 点电位降低。

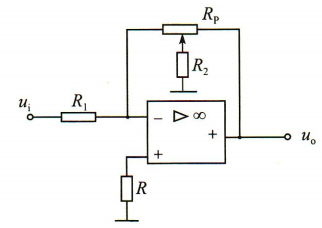

2、电路如下图所示,输入电压ui= 1V,电阻R1= R2= 10kΩ,电位器RP的阻值为 20kΩ。试求:
(1)当RP滑动点滑动到最左端时,输出电压uo的值;
(2)当RP滑动点滑动到最右端时,输出电压uo的值;
(3)当RP滑动点滑动到中点位置时,输出电压uo的值。
答 案:(1)当 RP 滑动到最左端时,输出电压uo = -2V (2)当 RP 滑动点滑动到最右端时,输出电压uo = -2V (3)当 RP 滑动点滑动到中点位置时,输出电压uo = -3V
填空题
1、反相器在基极加有负电源,该电源除可使三极管可靠的 外,还可提高 能力。
答 案:截止 抗干扰
2、一根均匀电阻丝对折后,通以和原来相同的电流,则在相同时间里,电阻丝所产生的热量是原来的 倍。
答 案:4
