判断题

1、在电阻上，电压的实际方向与电流的实际方向总是一致的。(   )

答 案：对

2、放大器只要引入正反馈，就可以输出正弦波。(    )

答 案：错

单选题

1、一个电容为C 的电容器和一个电容为2μF 的电容器串联，其总电容为电容为C 的电容器的,那么电容C 为(    )

• A：2μF
• B：4μF
• C：6μF
• D：8μF

答 案：B

2、如图所示的复合管，假设T₁、T₂管本身的穿透电流分别为I_CEO1、I_CEO2，则复合管的穿透电流为(    )

• A：I_CEO=I_CEO2
• B：I_CEO=I_CEO1
• C：I_CEO=I_CEO1+I_CEO2
• D：I_CEO=I_CEO2+(1+β₂)I_CEO1

答 案：D

多选题

1、一个16选1的数据选择器，其选择控制(地址)输入端有     个，数据输入端有 个，输出端有       个。(   )

• A：1
• B：2
• C：4
• D：16

答 案：CDA

2、差动放大电路中，当V_s1=300mV,V_s2=200mV时，分解为共模输入信号V_sc 等于 ,差模输入信号V_sd 等于       ,差模信号V_d1等于      。(    )

• A：500mV
• B：100mV
• C：250mV
• D：50mV

答 案：CBD

主观题

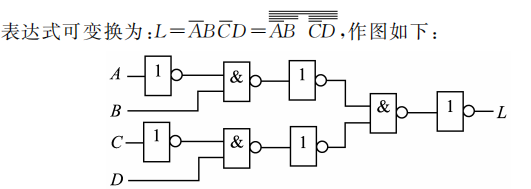

1、逻辑函数表达式为,使用2输入的与非门和反相器实现该式的逻辑功能，画出其相应的逻辑电路。

答 案：解：

2、平行板电容器的电容，在下述几种情况下，怎样变化? (1)两板正对面积减少一半； (2)两板间的距离缩短一半； (3)极板上的电量增加一倍； (4)加在两板间的电压降低一半； (5)把空气电容器浸在油里； (6)两板带电的种类互换。

答 案：(1)电容也减小一半   (2)电容增大一倍   (3)电容不变    (4)电容不变 (5)电容增大    (6)电容不变

填空题

1、整流就是利用二极管的           性，将           变成           。

答 案：单向导电性    交流电    单一方向的脉动直流电

2、石英晶振有两个谐振频率f_S和 f_P，若信号频率f=f_S时，晶振呈          性；若fS或 f>f_P时，晶振呈            性；若 f_S P 时，晶振呈           性。

答 案：电阻    电容    电感
